Hạt mạng Cat6A STP Xuyên thấu chuẩn UL, đường kính 1.5mm Unilink (UNI- 01-00180) cao cấp

Đầu nối RJ45 Cat6A STP Easy Pass Through đạt chuẩn UL, thiết kế dạng đuôi, đường kính 1.5mm.

Mã sản phẩm : UNI- 01-00180

Đầu nối RJ45 cho cáp lớn hơn - Giải pháp dễ dàng cho cáp lõi rắn 23 đến 26 AWG 1.5MM

Đầu nối RJ45 Cat.6A dễ sử dụng với kẹp đuôi được thiết kế cho cáp lõi rắn lớn hơn 23-26 AWG, có đường kính ngoài từ 6.0~8.0MM. Thanh chịu tải 1.5MM có thể chứa dây dẫn bên trong từ 1.35 đến 1.45MM với đường kính cáp ngoài 8.0MM. Thiết kế luồn dây mở giúp người dùng tự lắp đặt và thợ lắp đặt dễ dàng lắp ráp.

Sản phẩm đáp ứng các tiêu chuẩn an toàn và độ tin cậy bao gồm REACH, IEC 60603-7 và tuân thủ RoHS. Đầu nối kẹp đuôi chức năng là giải pháp tuyệt vời cho các ứng dụng ngoài trời và cáp CCTV. Chúng tôi cung cấp đầu nối cho nhiều công ty cáp chuyên nghiệp và nhà máy lắp ráp dây dẫn, giúp tăng năng suất và lợi nhuận sản xuất

Đặc điểm của đầu nối RJ45

Lỗ luồn dây lớn hơn: 1.5mm phù hợp với cáp có đường kính ngoài lớn hơn từ 23 đến 26AWG.

Đầu nối có 3 chấu tiếp xúc: Phù hợp với cả dây dẫn xoắn và dây dẫn đặc.

Vỏ: Hợp kim đồng được bảo vệ hoàn toàn.

Mạ vàng: 50U" kèm báo cáo kiểm nghiệm bằng máy X-quang và tùy chỉnh từ 3U" đến 50U".

Dịch vụ OEM: Khắc logo trên khóa cài và thiết kế bao bì để tạo hình ảnh thương hiệu.

Đảm bảo chất lượng: Đầu nối RJ45 Crystal tuân thủ tiêu chuẩn FCC và chứng nhận UL.

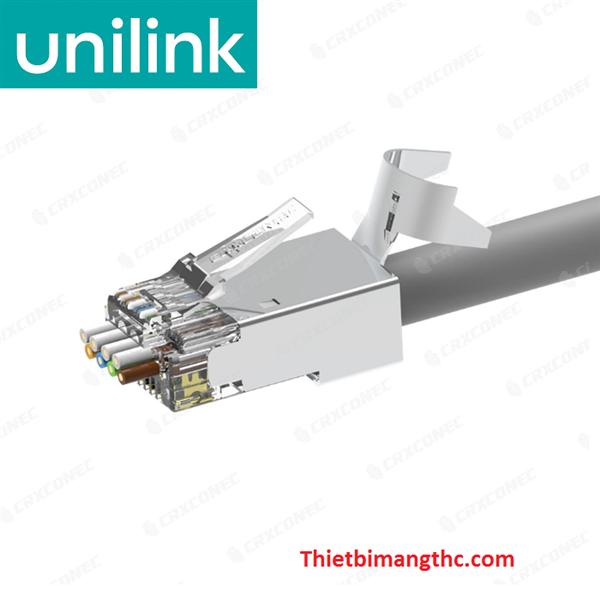

Đầu nối RJ45 dạng kẹp Cat6A

Đầu cắm RJ45 này có thiết kế kẹp đuôi. Nó phù hợp với các loại cáp lớn hơn để cố định chắc chắn. Với thiết kế kẹp đuôi này, nó cung cấp thêm một lớp bảo vệ cho kết nối mà không cần phải di chuyển cáp Ethernet một cách dễ dàng.

Đầu nối RJ45 Cat6A với lỗ cắm 1.5mm, 4 chân lên và 4 chân xuống.

Bộ phận chèn được thiết kế với 4 lỗ trên và 4 lỗ dưới. Điều này giúp bạn lắp ráp đầu nối RJ45 hiệu quả hơn rất nhiều. Lỗ luồn dây có đường kính 1,5mm, phù hợp với cáp lõi đặc và lõi xoắn có tiết diện từ 1,35 đến 1,45mm.

Hướng dẫn cách lắp ráp đầu cắm RJ45 có kẹp đuôi tiện dụng cho cáp lớn hơn?

Đầu tiên, dùng kìm tuốt dây để cắt lớp vỏ ngoài của đoạn dây cáp dài hơn 3 cm và bóc bỏ nó. Sắp xếp 4 cặp dây theo sơ đồ đấu dây 568A hoặc 568B. Tiếp theo, cắt đoạn dây theo đường chéo và cắm vào đầu nối RJ45 Tailed Clip Easy. Cuối cùng, dùng kìm bấm đầu nối RJ45 để hoàn tất. Nếu bạn muốn biết thêm chi tiết, vui lòng nhấp vào đây và xem video hướng dẫn lắp ráp
