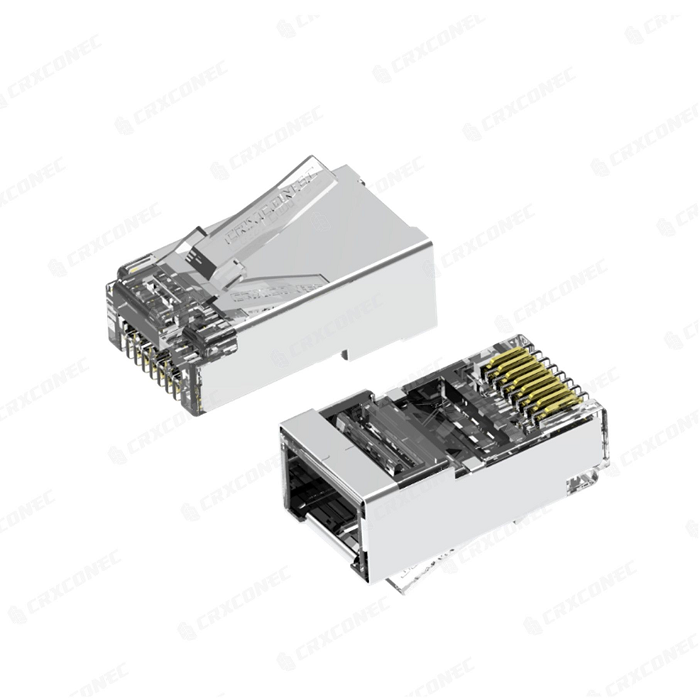

Đầu nối RJ45 Cat6A STP Easy Pass Through, 4 lỗ lên/4 lỗ xuống
PN.UNI-01-00191
Giải pháp kết nối RJ45 chống nhiễu dễ dàng với dây dẫn lớn cho cáp 23-26 AWG
Đầu nối Ethernet RJ45 Cat.6A STP là thiết kế nguyên khối dành cho việc lắp ráp cáp Ethernet có dây dẫn lớn hơn. Nó có thể được sử dụng cho dây dẫn từ 1,05 đến 1,15mm. Thiết kế lỗ luồn dây đặc biệt 4 trên 4 dưới thân thiện với người dùng, giúp dễ dàng lắp ráp. Nó giúp giảm đáng kể hiện tượng nhiễu xuyên âm giữa các cặp dây xoắn của cáp Ethernet và đảm bảo kết nối chắc chắn.
Chúng tôi sử dụng hệ thống kiểm tra quang học tự động cho từng máy lắp phích cắm để đảm bảo độ tin cậy của sản phẩm. Hơn nữa, chúng tôi có thể cung cấp nhiều độ dày mạ vàng khác nhau, từ mạ vàng mỏng đến 50 micron. Đối với các tiếp điểm, độ dày 50µ" có thể vượt qua thử nghiệm phun muối trong 48 giờ. Chúng tôi cung cấp dịch vụ OEM, bao gồm khắc logo trên phích cắm và thiết kế bao bì cho thương hiệu của bạn. Có rất nhiều công ty sản xuất cáp thương hiệu lựa chọn phích cắm của chúng tôi để đáp ứng nhu cầu của các nhà lắp đặt chuyên nghiệp và thị trường DIY.
Đặc điểm của đầu nối RJ45
Thiết kế đơn giản: Đầu nối dễ dàng luồn dây để đấu nối tại hiện trường và dễ dàng lắp ráp.
Thích hợp cho dây dẫn có kích thước lớn hơn và hỗ trợ cáp 23-26 AWG.
Đầu nối có 3 chấu tiếp xúc: Phù hợp với cả dây dẫn xoắn và dây dẫn đặc.
Mạ vàng: 50U" kèm báo cáo kiểm nghiệm bằng máy X-quang và tùy chỉnh từ 3U" đến 50U".
Dịch vụ OEM: Khắc logo trên khóa cài và thiết kế bao bì để tạo hình ảnh thương hiệu.
Đảm bảo chất lượng: Đầu nối RJ45 Crystal tuân thủ tiêu chuẩn FCC và chứng nhận UL.

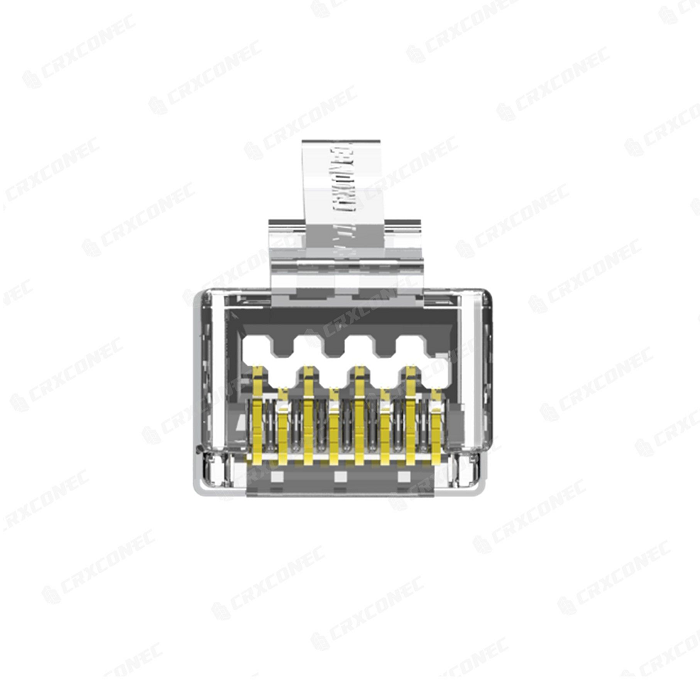

Lỗ luồn dây 1.2 mm của đầu cắm RJ45 Cat6A
Đầu nối RJ45 dạng luồn dây được thiết kế với 4 lỗ luồn dây lên và 4 lỗ luồn dây xuống. Điều này giúp bạn lắp ráp đầu nối RJ45 hiệu quả hơn rất nhiều. Lỗ luồn dây có đường kính 1.2mm, phù hợp với cáp lõi rắn từ 1.05 đến 1.15mm, cáp Ethernet Cat6A, Cat7 và Cat7A.
Lỗ luồn dây 1.2 mm của đầu cắm RJ45 Cat6A
Uốn cong chốt cắm STP RJ45
Chốt của đầu nối RJ45 có thể uốn cong theo chiều ngang 180 độ mà không bị gãy. Chúng tôi đã thử nghiệm độ bền của chốt đầu nối STP RJ45 bằng cách uốn cong hơn 20 lần. Nó được làm bằng polycarbonate chất lượng cao, bền chắc, đạt tiêu chuẩn UL 94V-0 hoặc UL 94V-2. Do đó, bạn không cần phải lo lắng nhiều về các vấn đề bị rối dây khi lắp ráp đầu nối RJ45.
Uốn cong chốt cắm STP RJ45
Chúng tôi cung cấp tùy chọn OEM để bạn có thể sản xuất đầu nối RJ45 3 chấu Cat.6A STP mang thương hiệu riêng, đồng thời tùy chỉnh thiết kế bao bì đầu nối RJ45 phù hợp với kênh bán hàng: túi có logo, hộp đựng kẹo, bộ dụng cụ.

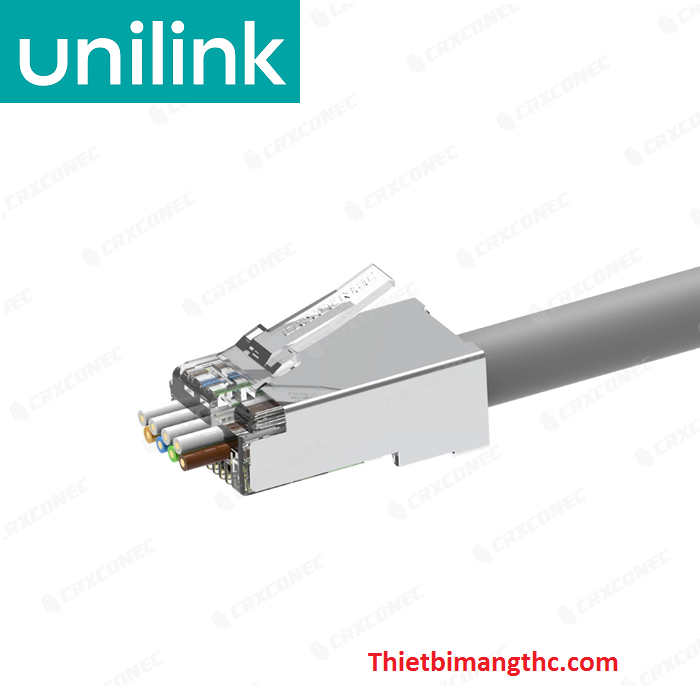

Hướng dẫn cách lắp ráp đầu nối STP RJ45 dễ dàng cho cáp có kích thước lớn hơn?
Đầu tiên, dùng kìm tuốt dây để cắt lớp vỏ ngoài của đoạn dây cáp dài hơn 3 cm và bóc bỏ nó. Sắp xếp 4 cặp dây theo sơ đồ đấu dây 568A hoặc 568B. Tiếp theo, cắt đoạn dây theo đường chéo và cắm vào đầu nối Easy STP RJ45. Cuối cùng, dùng kìm bấm đầu nối RJ45 để hoàn tất. Nếu bạn muốn biết thêm chi tiết, vui lòng nhấp vào đây và xem video hướng dẫn lắp ráp.
Hướng dẫn cách lắp ráp đầu nối STP RJ45 dễ dàng cho cáp có kích thước lớn hơn?
Gợi ý bộ dụng cụ đa năng 3 trong 1 cho đầu nối RJ45
Để dễ dàng lắp ráp, chúng tôi khuyên bạn nên sử dụng hai dụng cụ tiện dụng để lắp đặt đầu nối RJ45 8 chân. Một là kìm tuốt dây để tuốt và cắt dây, và một là dụng cụ bấm đầu cắm RJ45 đa năng để bấm các chân tiếp xúc. Kìm bấm RJ45 phù hợp với đầu nối RJ45 loại xuyên suốt, không xuyên suốt và đầu nối kẹp có đuôi.
