Thiết bị chống sét lan truyền này được thiết kế theo tiêu chuẩn quốc gia IEC61643-21:2000 /GB/T18802.21. Với sự phát triển của nền kinh tế quốc dân, kỷ nguyên Internet ngày càng phát triển, công nghệ Internet cũng phát triển nhanh chóng. Tuy nhiên, không thể bỏ qua những vấn đề tồn tại trong quá trình phát triển, vấn đề an toàn luôn được đặt lên hàng đầu. Trong cuộc sống hàng ngày, thiệt hại do sét đánh gây ra cho các thiết bị điện tử là nghiêm trọng nhất, tĩnh điện sinh ra ở khắp mọi nơi, nhằm đảm bảo môi trường sử dụng an toàn hơn cho đại đa số người dùng, yêu cầu nâng cao độ tin cậy của thiết bị ngày càng được đặt lên hàng đầu.

     Công dụng: Dùng cho điều khiển công nghiệp Internet, giao diện RS-232, đường dây chuyên dụng, điều khiển tự động và đường dây đo lường, đường dây dữ liệu và thiết bị điện thoại, máy fax và các thiết bị bảo vệ khác, cũng như bảo vệ các cảm biến trong vòng lặp hiện tại, các thiết bị thứ cấp; để bảo vệ thiết bị khỏi hư hỏng do quá áp cảm ứng, quá áp vận hành và phóng tĩnh điện.

 Thông số kỹ thuật

Điện áp hoạt động định mức Un：15V

Điện áp hoạt động DC tối đa Uc：16.5V

Điện áp hoạt động AC tối đa Uc：11V

Dòng điện hoạt động định mức IL：0,12A

Dòng xả định mức (8/20 us) Trong: 5KA

Dòng xả tối đa In：10KA

Điện áp giới hạn Upl：≤30V

Đặc tính trở kháng nối tiếp của đường dây Ro ：10 Ohm

Giá trị điện dung giữa đường dây và đường dây Cll ：≤ 80pF

Giá trị điện dung giữa dây và đất Cpe ：≤ 140pF

Thời gian phản hồi ta ：＜1 ns

Phạm vi nhiệt độ hoạt động: -40 ～8 5°C

Tiêu chuẩn thử nghiệm: IEC61000-4-5

Mức độ kiểm tra: X

Điện trở cách điện: >1M Ω

Suy hao chèn (dB): ≤ 0,5 dB

Cấp độ bảo vệ vỏ: IP30

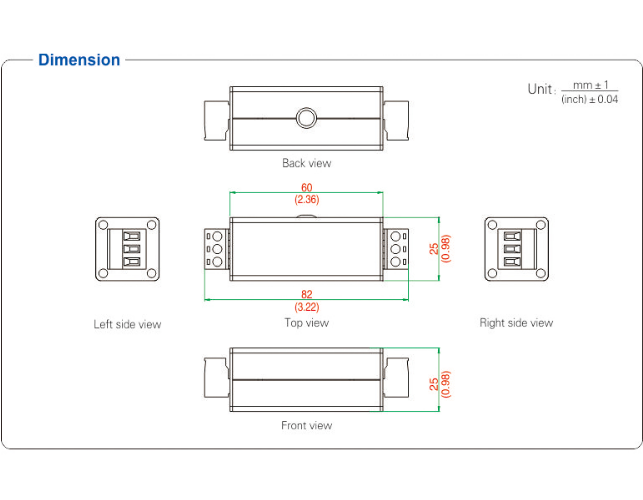

Kích thước: 25 x 25 x 82mm

Vật liệu vỏ: nhôm kim loại được che chắn

Dạng đấu dây: khối đầu cuối (RS-232)

Mức độ chống tĩnh điện: 4

Tốc độ truyền (BPS): 10M

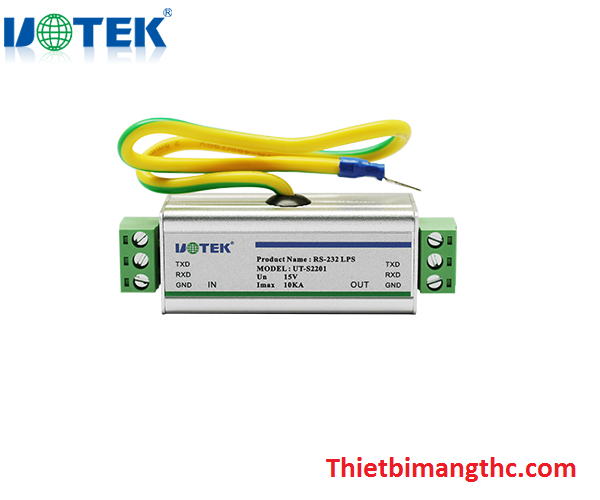

UT-S2201
