Máy test, dò dây mạng đa năng NOYAFA NF-8209 PRO – Kiểm tra POE, đo chiều dài cáp

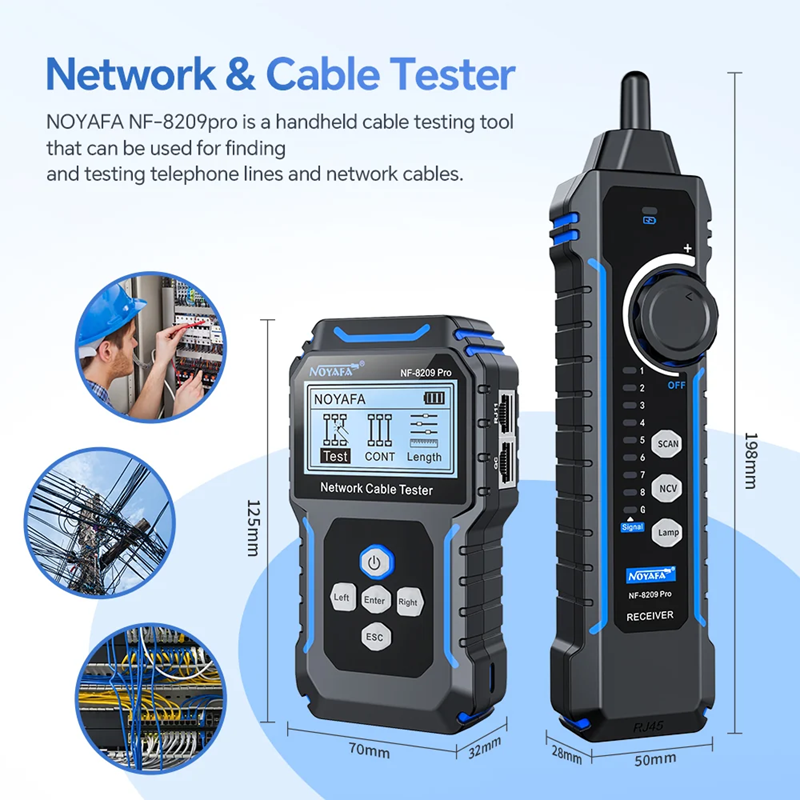

NOYAFA NF-8209 PRO là máy kiểm tra và dò dây mạng đa năng dành cho kỹ thuật viên IT, CCTV và thi công hệ thống mạng. Thiết bị hỗ trợ dò cáp chống nhiễu, kiểm tra thông mạch, đo chiều dài cáp, kiểm tra nguồn POE, tìm cổng mạng bằng Port Flash và kiểm tra chất lượng đầu bấm RJ45. NF-8209 PRO là phiên bản nâng cấp của NF-8209S, mang đến khả năng kiểm tra và dò dây tiện lợi hơn.

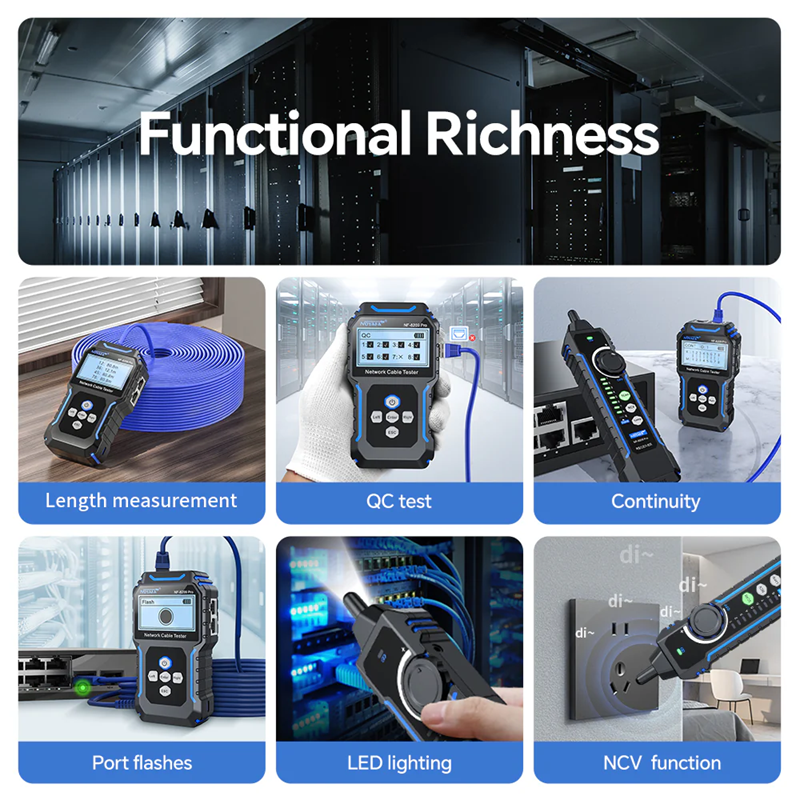

Tính năng nổi bật

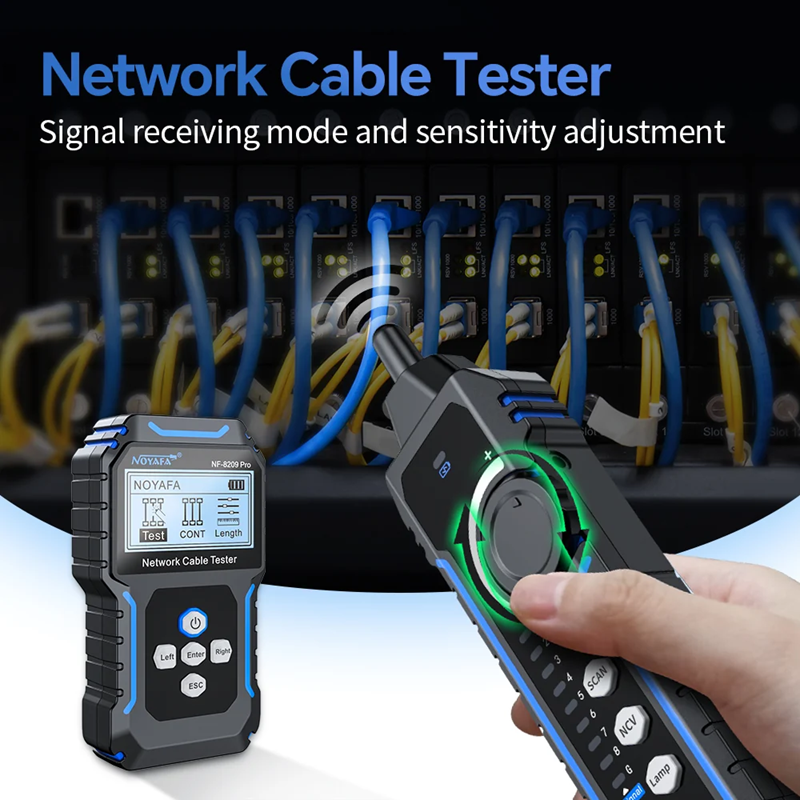

Dò dây mạng SCAN/CONT chống nhiễu
Hỗ trợ định vị nhanh dây mạng trong bó cáp phức tạp, làm việc hiệu quả trong môi trường có nhiễu. Người dùng có thể kiểm tra và dò dây thuận tiện khi thi công hoặc xử lý sự cố hệ thống mạng.

Kiểm tra lỗi dây mạng
Phát hiện các lỗi phổ biến trên cáp mạng như hở mạch, chập mạch, đấu chéo và lỗi thứ tự dây, hỗ trợ kiểm tra cáp UTP/STP với đầu kết nối RJ45.

Đo chiều dài cáp bằng công nghệ TDC
NF-8209 PRO sử dụng công nghệ đo chiều dài TDC, hỗ trợ kiểm tra tuyến cáp dài tới khoảng 350 m trong điều kiện phù hợp, giúp xác định nhanh vị trí và chiều dài dây khi thi công.

Kiểm tra nguồn POE
Thiết bị hỗ trợ nhận diện nguồn POE, kiểm tra điện áp và các cặp dây đang cấp nguồn, tương thích với POE chuẩn và không chuẩn.

Tìm cổng mạng Port Flash
Kết nối thiết bị với switch hoặc router để làm đèn LED của cổng mạng nhấp nháy, giúp kỹ thuật viên nhanh chóng xác định đúng cổng kết nối trong tủ mạng.

QC Test – kiểm tra đầu bấm RJ45
Hỗ trợ kiểm tra chất lượng và tình trạng đầu bấm mạng RJ45, giúp phát hiện lỗi tiếp xúc hoặc lỗi đấu dây trước khi đưa hệ thống vào sử dụng.

Màn hình hiển thị trực quan
Màn hình giúp theo dõi kết quả kiểm tra rõ ràng, thao tác nhanh và phù hợp cho công việc bảo trì, sửa chữa hệ thống mạng.

Thông số kỹ thuật NOYAFA NF-8209 PRO

Model: NOYAFA NF-8209 PRO
Loại cáp hỗ trợ: Cáp mạng Ethernet CAT5/CAT5e/CAT6 UTP/STP
Cổng kiểm tra: RJ45
Kiểm tra dây: Phát hiện hở mạch, chập mạch, đấu chéo, đảo cặp
Chế độ dò cáp: SCAN/CONT chống nhiễu
Đo chiều dài cáp: Công nghệ TDC
Phạm vi đo chiều dài: Lên đến khoảng 350 m
Kiểm tra POE: Hỗ trợ POE chuẩn và không chuẩn
Chức năng POE: Nhận diện cặp cấp nguồn và điện áp
Port Flash: Có
QC Test: Kiểm tra đầu bấm RJ45
NCV: Hỗ trợ cảnh báo điện áp không tiếp xúc tùy phiên bản
Màn hình: LCD

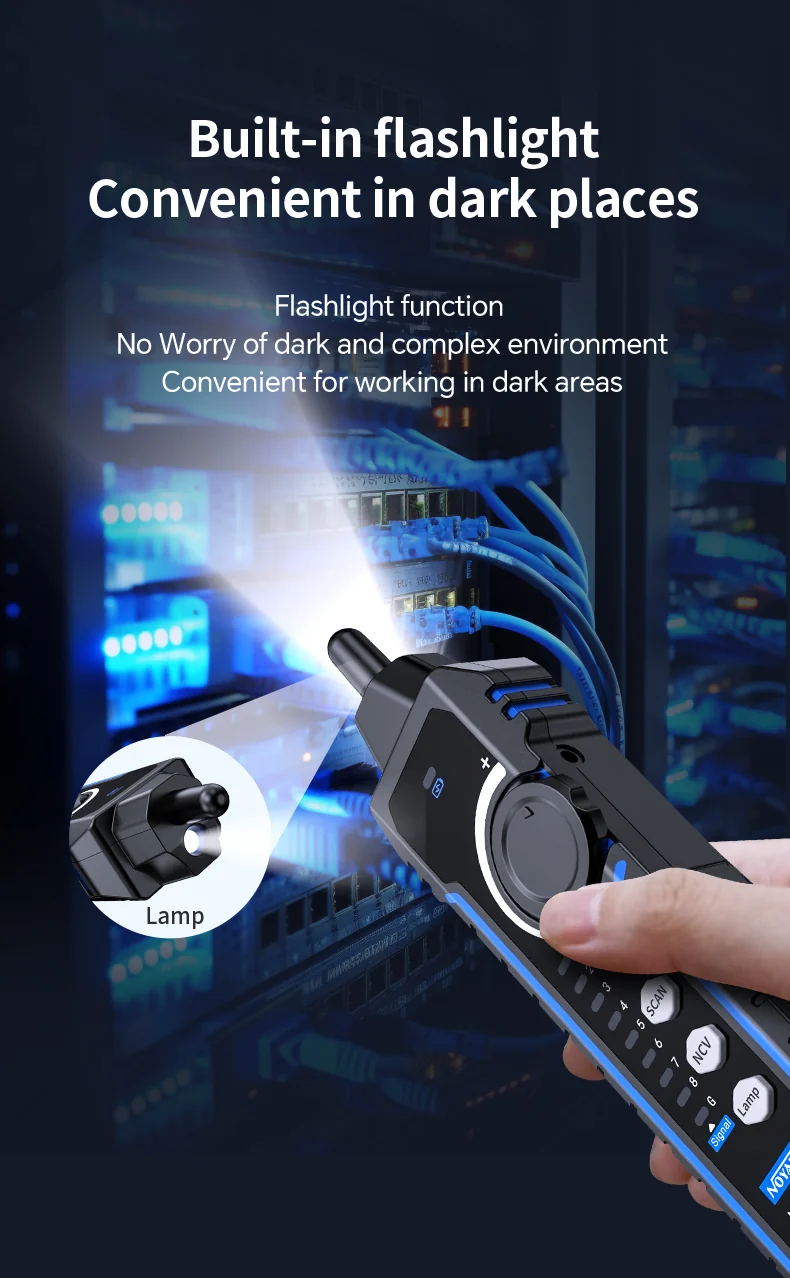

Đèn hỗ trợ: Có
Tự động tắt máy: Bộ thu tự động tắt sau khoảng 30 phút không thao tác
Ứng dụng: Thi công mạng LAN, bảo trì hệ thống mạng, camera IP, CCTV, văn phòng, nhà xưởng và tủ mạng

Ưu điểm của NOYAFA NF-8209 PRO

NOYAFA NF-8209 PRO tích hợp nhiều chức năng trong một thiết bị, giúp kỹ thuật viên tiết kiệm thời gian khi dò dây, kiểm tra cáp và xử lý sự cố. Khả năng dò dây kết hợp kiểm tra thông mạch, đo chiều dài cáp và kiểm tra POE giúp sản phẩm trở thành công cụ hữu ích cho công việc thi công và bảo trì hệ thống mạng chuyên nghiệp.

NOYAFA NF-8209 PRO – Giải pháp test cáp mạng, dò dây, kiểm tra POE và xử lý sự cố mạng nhanh chóng, tiện lợi.

Tính năng và lợi ích:

Dò tín hiệu số và tương tự trong cùng một bộ dụng cụ. NF-8209 Pro kết hợp tín hiệu số và tương tự trong một bộ máy dò và đầu dò duy nhất, phù hợp với nhiều tình huống định vị cáp khác nhau. Cho dù bạn cần hiệu suất chống nhiễu mạnh mẽ hơn hay dò tìm cáp thông thường, một công cụ này có thể đáp ứng nhiều nhiệm vụ bảo trì mạng hàng ngày.

Máy thu NF-8209 Pro tích hợp chức năng dò tìm cáp và lập bản đồ dây dẫn

. Máy thu này không chỉ là một thiết bị dò tìm cáp mà còn tích hợp khả năng lập bản đồ dây dẫn. Sau khi dò tìm và xác định cáp mục tiêu, kỹ thuật viên có thể cắm trực tiếp cáp vào cổng RJ45 CONT của máy thu và kiểm tra tình trạng dây dẫn thông qua đèn báo lập bản đồ dây dẫn tích hợp. Các trường hợp như dây dẫn bình thường, dây chéo, ngắn mạch và hở mạch có thể được xác định nhanh chóng mà không cần chuyển sang sử dụng thiết bị kiểm tra lập bản đồ dây dẫn riêng biệt.

Kiểm tra sơ đồ dây và lỗi cáp hiển thị rõ nét . Kiểm tra cáp mạng RJ45 để phát hiện các sự cố thường gặp như hở mạch, ngắn mạch, đấu chéo dây và thứ tự dây không chính xác, và hiển thị kết quả trên màn hình LCD ma trận điểm 128 × 64 có đèn nền của thiết bị phát để dễ đọc.

Đo chiều dài cáp lên đến 350m (~1.148ft) . Đo chiều dài cáp mạng CAT5 và CAT6 với phạm vi kiểm tra từ 5–350m. Máy đo có thể đo từng cặp dây riêng lẻ như 1-2, 3-6, 4-5 và 7-8, giúp xác định chiều dài cáp, điểm đứt dây hoặc tình trạng cáp nằm ngoài phạm vi hiệu quả hơn.

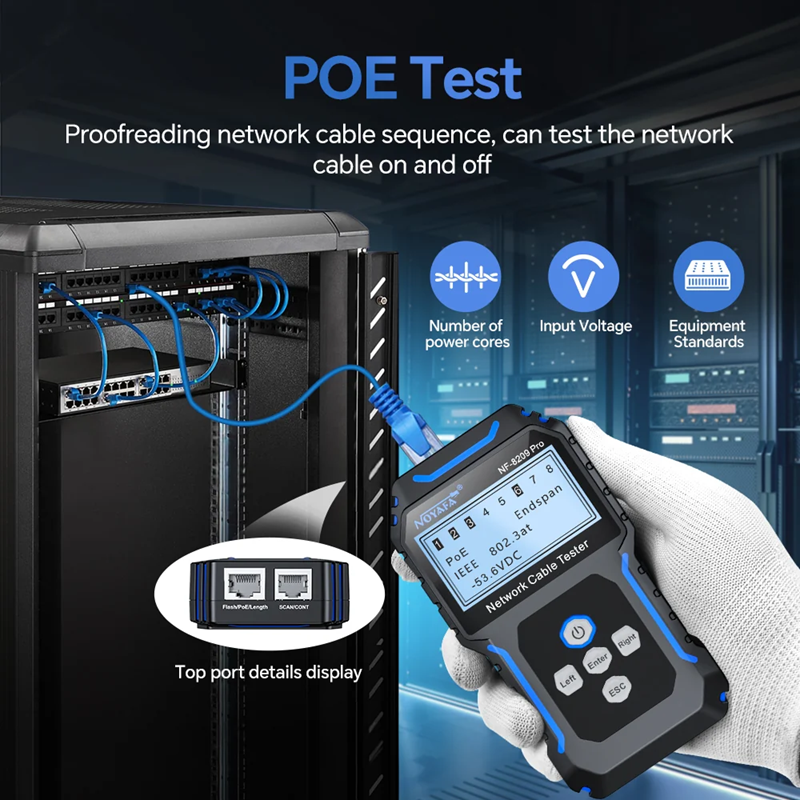

Kiểm tra PoE với chức năng phát hiện điện áp, cực tính và chế độ nguồn . Phát hiện trạng thái nguồn PoE, điện áp, cực tính và chế độ cấp nguồn. NF-8209 Pro hỗ trợ kiểm tra switch PoE tiêu chuẩn và có thể xác định các phương pháp cấp nguồn khác nhau, bao gồm cấp nguồn đầu cuối, cấp nguồn giữa, cấp nguồn 8 lõi và các điều kiện PoE không tiêu chuẩn.

Chức năng Port Flash giúp nhận diện cổng mạng trên switch . Kết nối cáp với switch hoặc router và sử dụng chức năng Port Flash để nhanh chóng xác định vị trí cổng mạng tương ứng. Đèn báo nhấp nháy giúp dễ dàng nhận diện đúng cổng trong quá trình cài đặt, bảo trì mạng hoặc quản lý cáp.

Kiểm tra độ chặt đầu cắm RJ45 . Chức năng kiểm tra chất lượng (QC) kiểm tra xem đầu cắm RJ45 và các tiếp điểm đồng đã được bấm chặt đúng cách hay chưa. Nó giúp người lắp đặt nhanh chóng xác minh chất lượng đầu cắm sau khi bấm chặt và giảm thiểu các lỗi kết nối do tiếp xúc kém hoặc các chân bị tắc nghẽn.

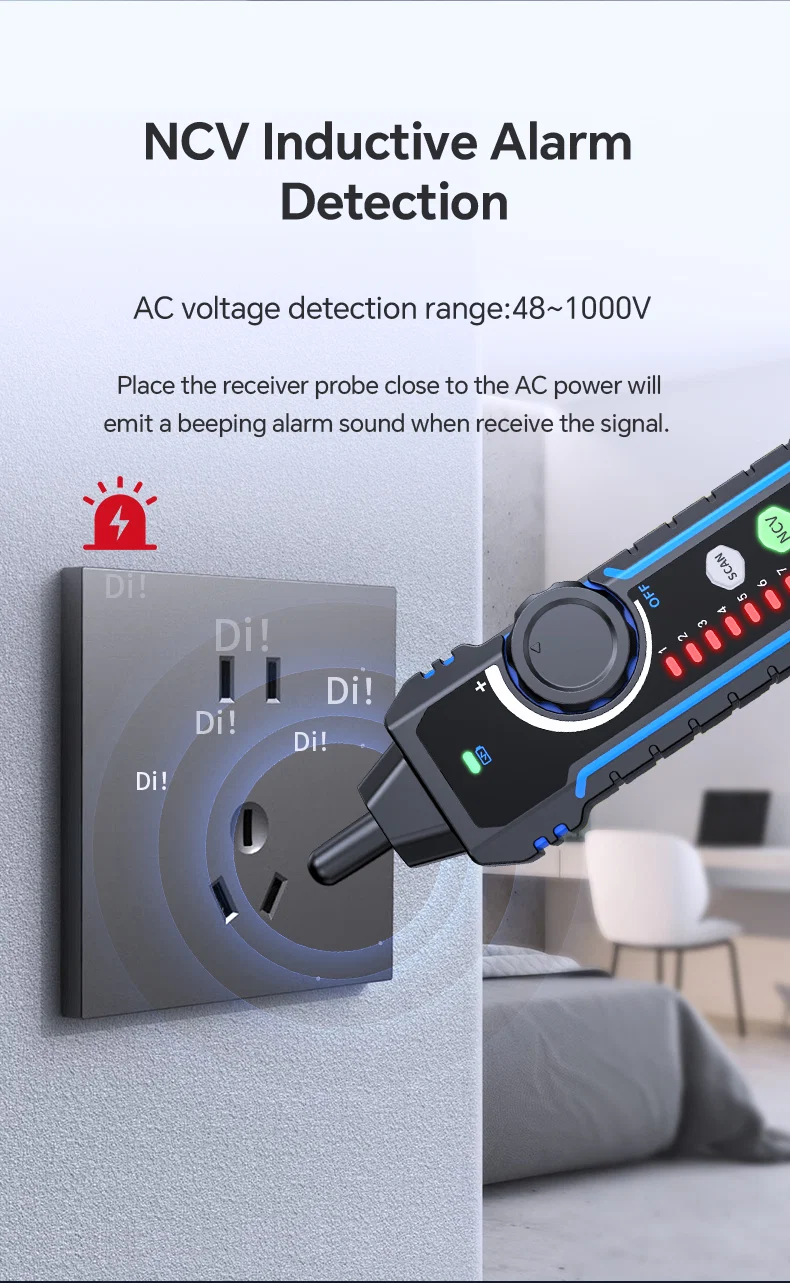

Phát hiện NCV giúp làm việc an toàn hơn với điện . Bộ thu tích hợp tính năng phát hiện điện áp NCV, cho phép người dùng phát hiện điện áp AC mà không cần tiếp xúc trực tiếp. Điều này tăng thêm một lớp an toàn khi làm việc xung quanh dây cáp, tường, bảng điện hoặc môi trường có cả dây điện áp thấp và điện áp cao.

Thiết kế sạc lại bằng cổng Type-C . Cả bộ phát và bộ thu đều sử dụng pin lithium sạc lại tích hợp với cổng sạc Type-C, giảm thiểu nhu cầu sử dụng pin dùng một lần và giúp bộ sản phẩm thuận tiện hơn cho việc sử dụng hàng ngày ngoài trời.

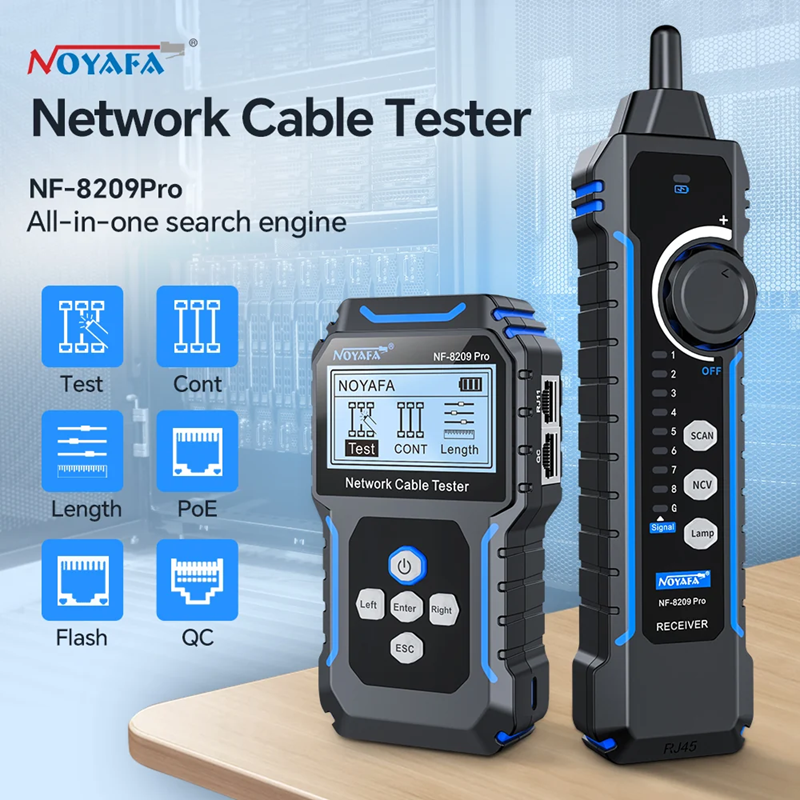

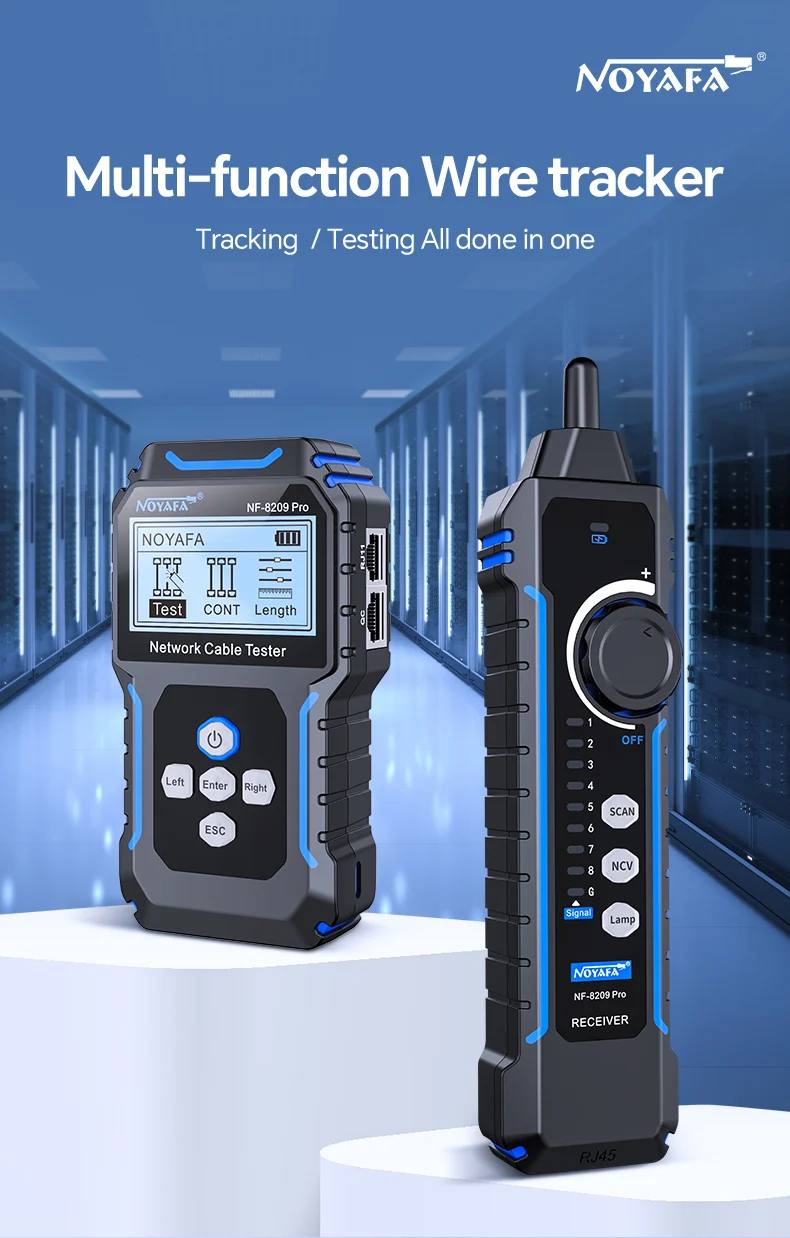

NOYAFA NF-8209Pro

Máy dò dây đa chức năng

Theo dõi/Kiểm tra, tất cả được thực hiện trong một.

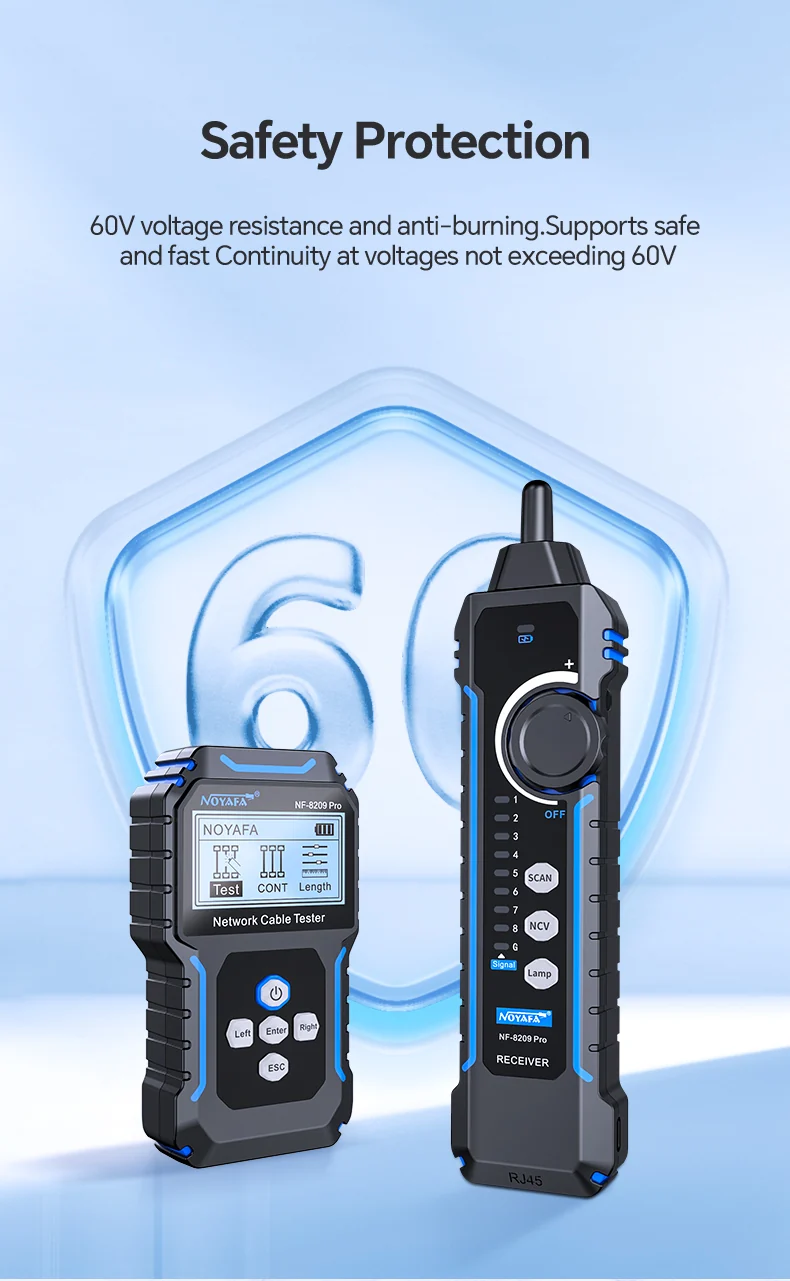

Bảo vệ an toàn

Chịu được điện áp 60V và chống cháy. Hỗ trợ kiểm tra thông mạch an toàn và nhanh chóng ở điện áp không vượt quá 60V.

Các khớp nối tiêu chuẩn cao, kết nối chặt chẽ, đầu pha lê

Thích hợp cho giao diện cáp mạng RJ45, giao diện đường dây điện thoại RJ11, đường dây điện thoại hai lõi có thể được truyền tải thông qua kẹp cá sấu.

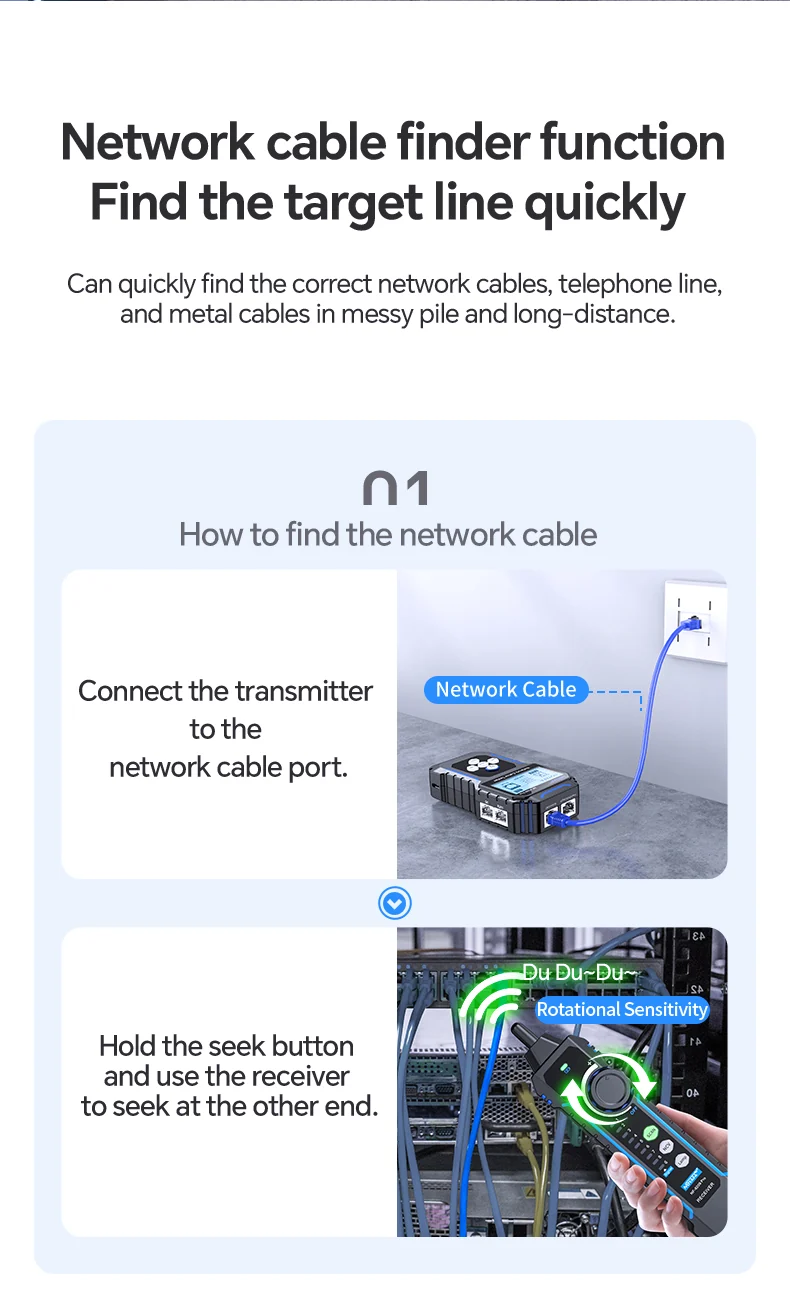

Chức năng tìm kiếm cáp mạng: Tìm nhanh đường dây cần tìm.

Có thể nhanh chóng tìm thấy đúng loại cáp mạng, dây điện thoại và cáp kim loại trong đống dây lộn xộn ở khoảng cách xa.

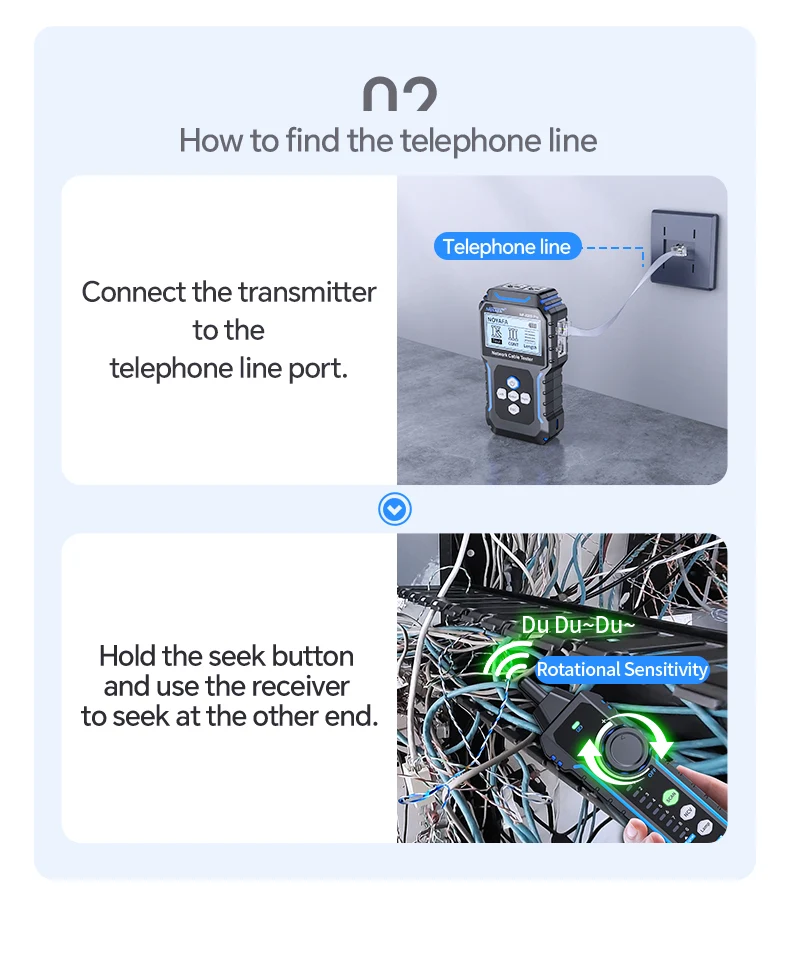

Làm thế nào để tìm đường dây điện thoại

Kết nối bộ phát với cổng đường dây điện thoại.
Giữ nút tìm kiếm và sử dụng bộ thu để tìm kiếm ở đầu bên kia.

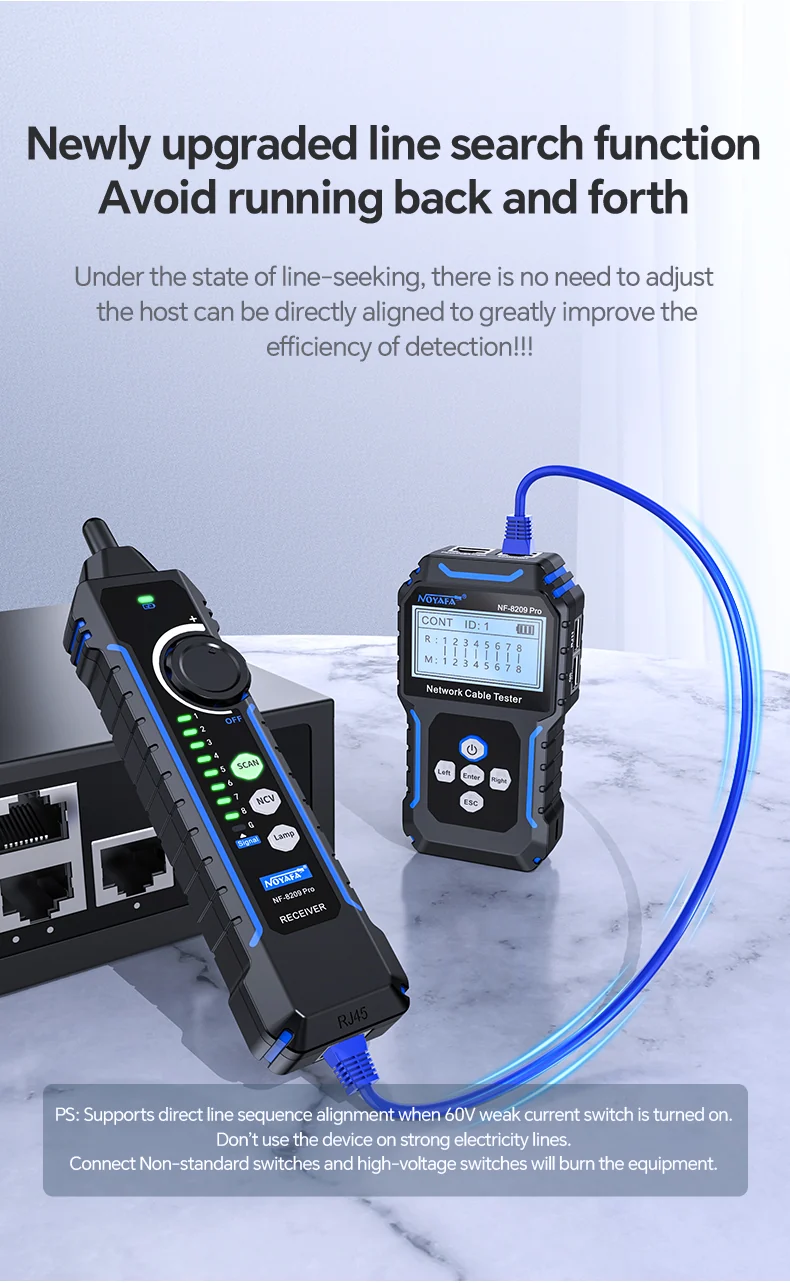

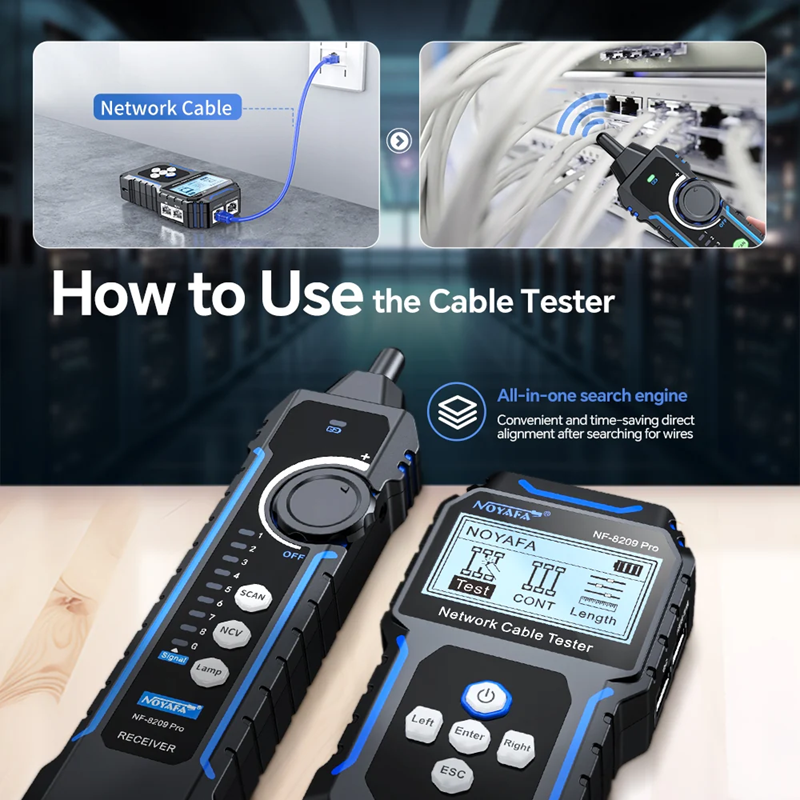

Chức năng tìm kiếm được nâng cấp mới. Tránh phải đi đi lại lại.

Trong chế độ dò tìm đường thẳng, không cần điều chỉnh máy chủ mà có thể căn chỉnh trực tiếp để cải thiện đáng kể hiệu quả dò tìm!

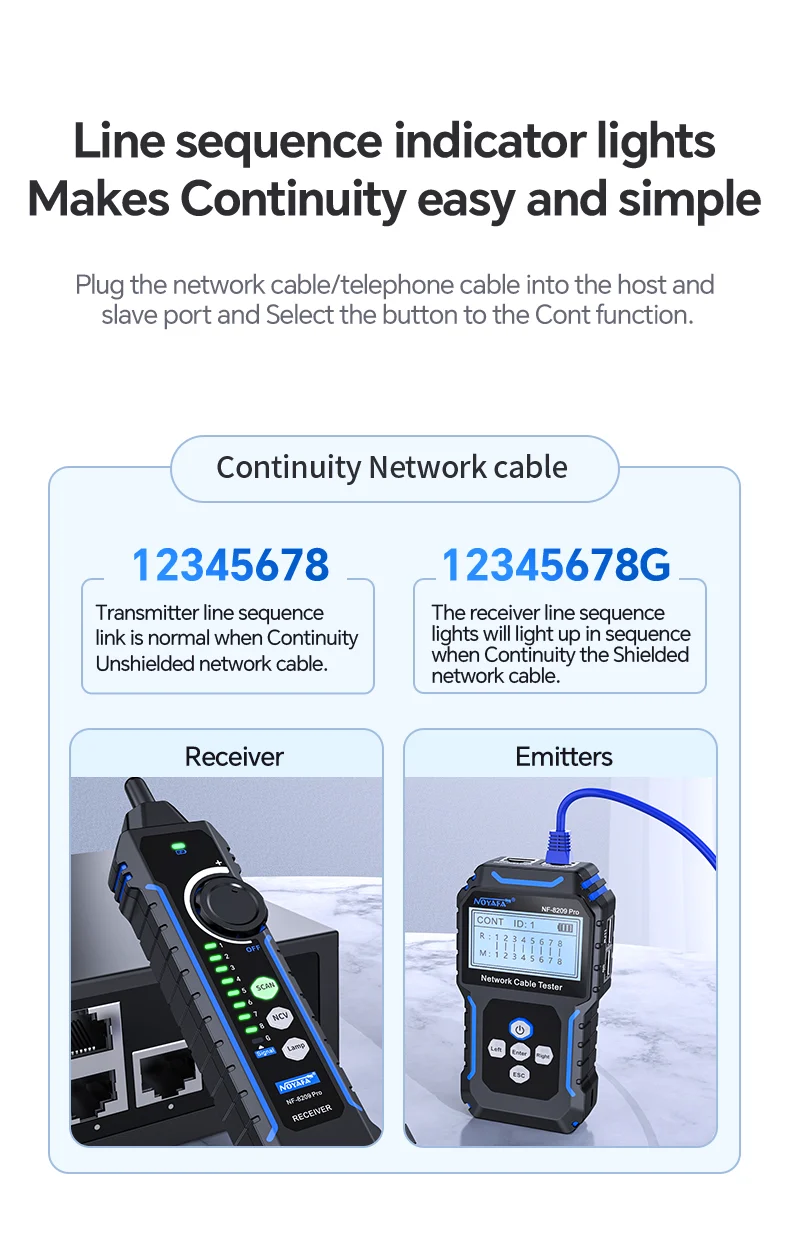

Đèn báo trình tự đường dây giúp việc kiểm tra tính liên tục trở nên dễ dàng và đơn giản.

Cắm cáp mạng/cáp điện thoại vào cổng máy chủ và cổng máy phụ, sau đó chọn nút chức năng Tiếp tục (Cont).

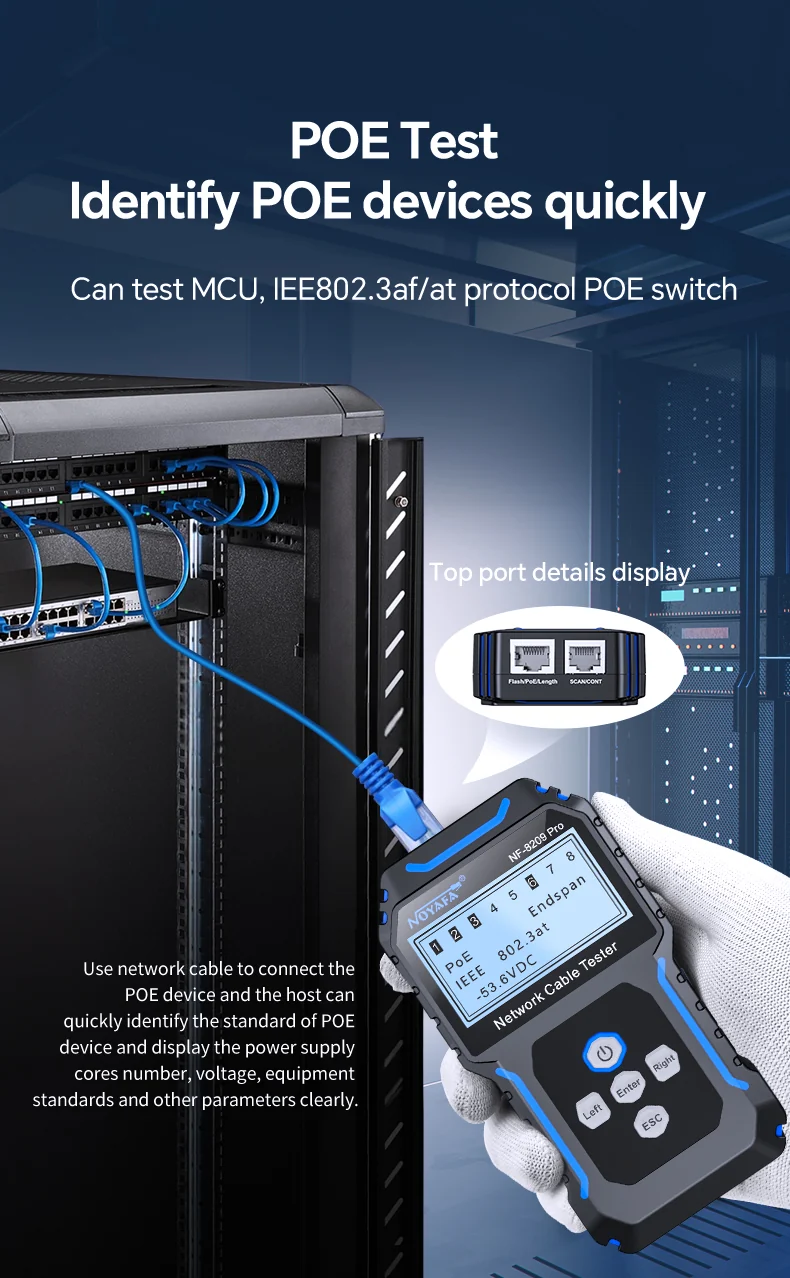

Kiểm tra PoE: Nhận diện nhanh các thiết bị PoE.

Có thể kiểm tra MCU, bộ chuyển mạch PoE giao thức IEE802.3af/at

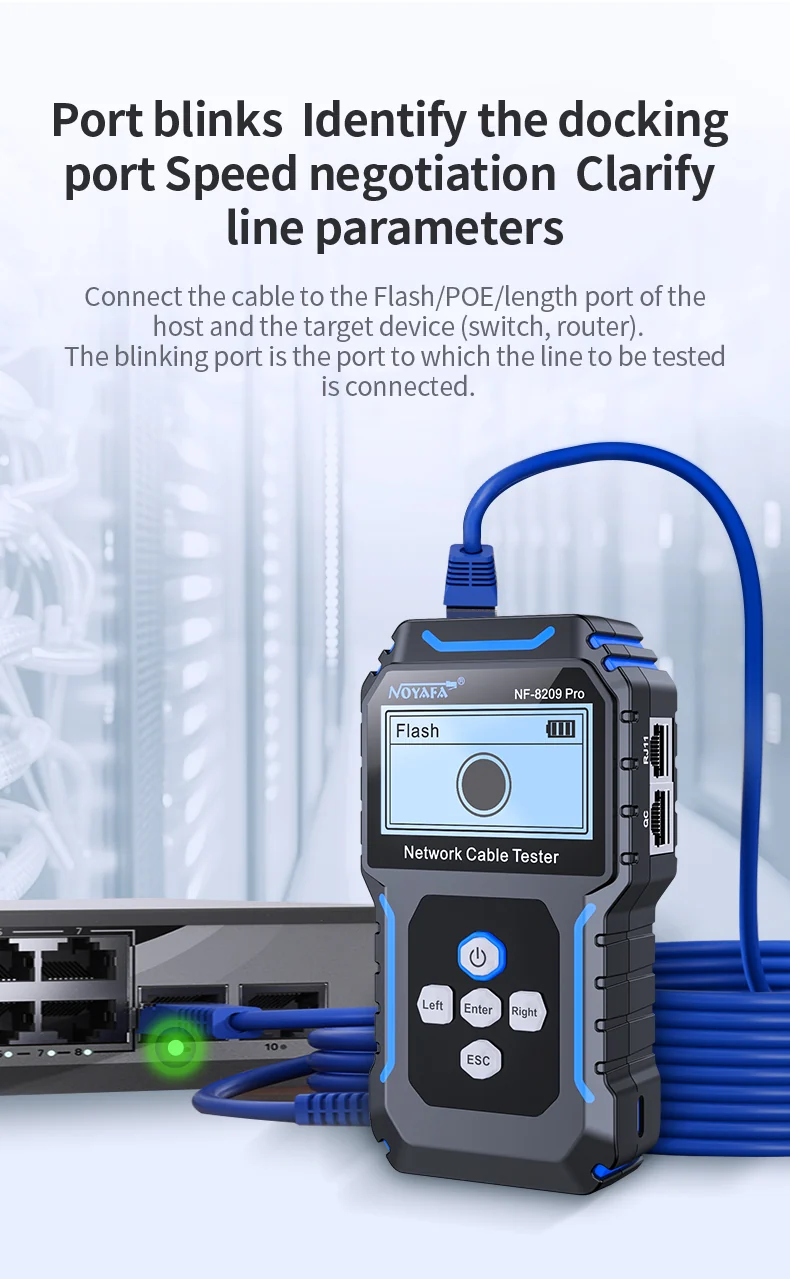

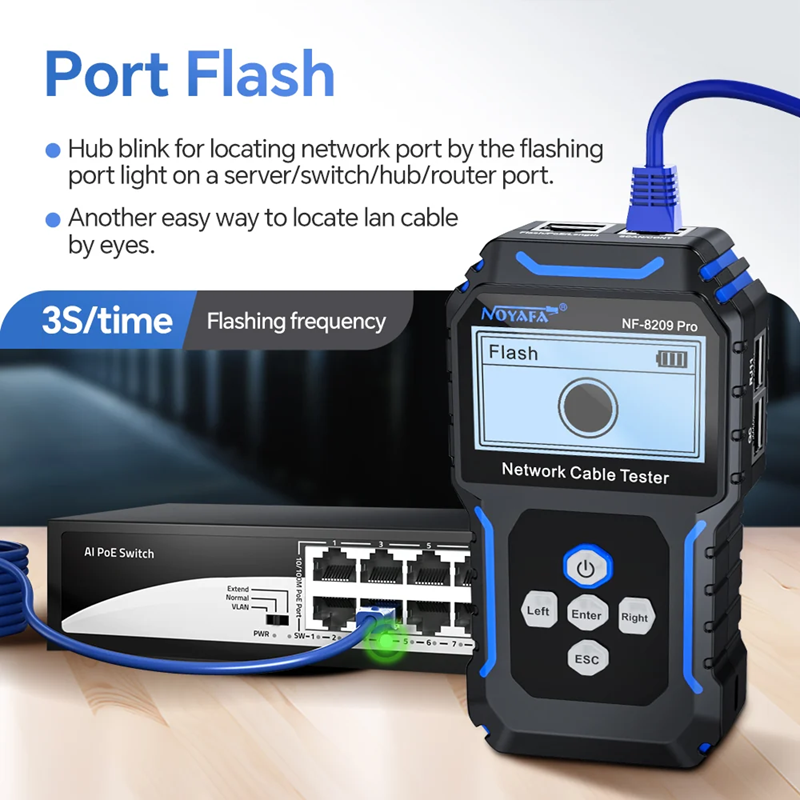

Đèn báo cổng nhấp nháy để xác định cổng kết nối, đàm phán tốc độ, làm rõ các thông số đường truyền.

Kết nối cáp vào cổng Flash/PoE/length của máy chủ và thiết bị đích (bộ chuyển mạch/bộ định tuyến). Cổng nhấp nháy là cổng mà đường dây cần kiểm tra được kết nối.

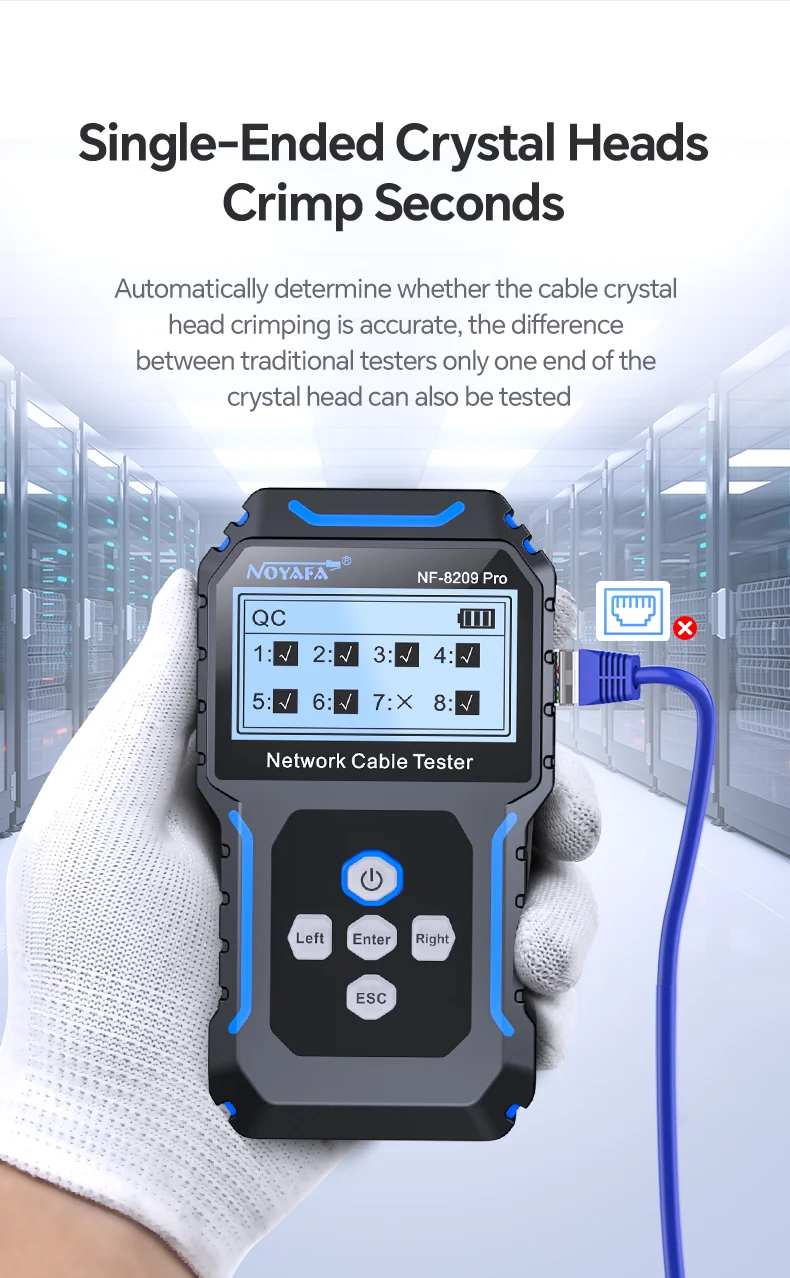

Đầu kẹp CrystalI một đầu, hàng lỗi.

Tự động xác định xem việc bấm đầu cáp tinh thể có chính xác hay không, điểm khác biệt so với các máy kiểm tra truyền thống là chỉ có thể kiểm tra một đầu của đầu cáp.

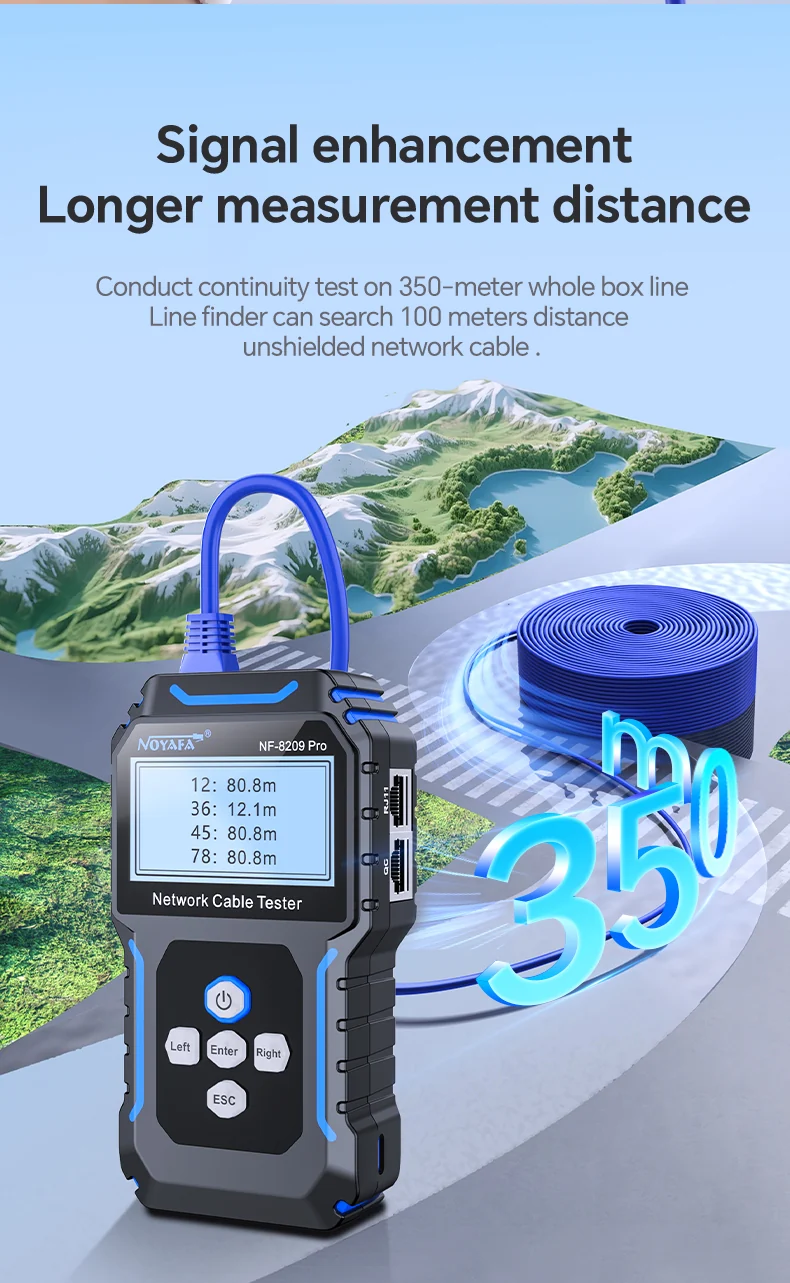

Tăng cường tín hiệu Khoảng cách đo xa hơn

Tiến hành kiểm tra tính liên tục trên toàn bộ đường dây hộp dài 350 mét. Máy dò đường dây có thể tìm kiếm cáp mạng không bọc chống nhiễu ở khoảng cách 100 mét.
