Đại lý cung cấp Cáp chuyển đổi USB sang RS-485/422 dài 1,2M Dtech DT-5019 cao cấp

Thông tin sản phẩm
Thông số kỹ thuật
Video sản phẩm

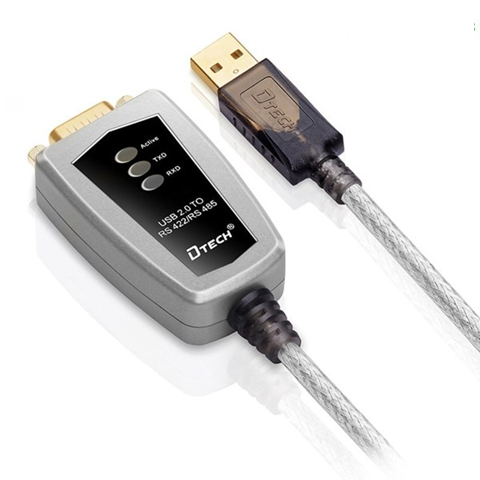

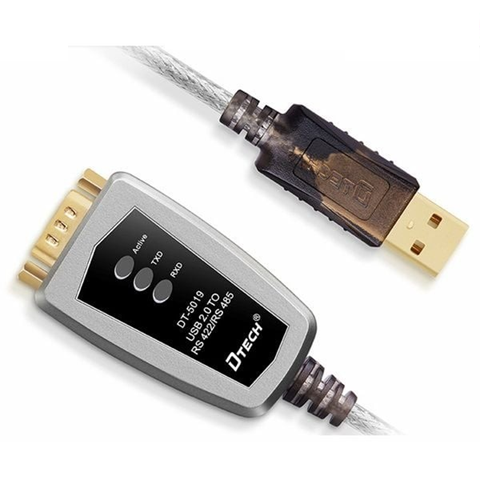

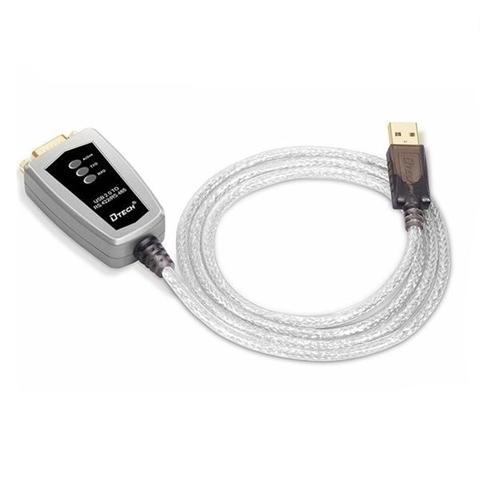

Cáp chuyển đổi USB 2.0 sang RS422 RS485 chất lượng cao, dài 1.2M, đầu cắm DB9 mạ vàng.

Bộ chuyển đổi USB2.0/RS422/RS485 đa năng này không cần nguồn điện ngoài và tương thích với các chuẩn JSB2.0, RS422 và RS485. Nó có thể chuyển đổi tín hiệu USB đơn thành tín hiệu RS422 hoặc RS485 cân bằng vi sai, cung cấp công suất chống xung điện 600W mỗi đường dây. Đồng thời, giảm thiểu điện áp xung phát sinh trên đường dây và điện dung điện cực tối thiểu để đảm bảo truyền tải tốc độ cao giao diện RS422/RS485, đầu RS422, RS485 thông qua đầu nối DB9 đực. Bộ chuyển đổi bên trong với chuyển đổi thu phát tự động không độ trễ, chỉ

một số mạch /○ tự động điều khiển hướng dòng dữ liệu mà không cần bất kỳ thao tác bắt tay nào. Ví dụ, không cần cáp nối để thiết lập chế độ chuyển đổi song công toàn phần (RS422), bán song công (RS485), cắm và chạy. Đảm bảo tất cả phần mềm giao tiếp và phần cứng giao diện hiện có đều phù hợp.

Chức năng chính

Bộ chuyển đổi giao diện USB 2.0 sang RS422/RS485 của dtech hỗ trợ bốn chế độ giao tiếp sau

1. Kết nối điểm-điểm/bốn dây song công toàn phần;

2. Kết nối điểm-đa điểm/bốn dây song công toàn phần; 3. Kết nối điểm-điểm/hai dây bán song công;

4. Kết nối điểm-đa điểm/hai dây bán song công.

Khi kết nối bộ chuyển đổi ở chế độ song công toàn phần hoặc bán song công, cần kết nối một điện trở phù hợp (120 ohm 1/4W) ở cuối đường dây để ngăn ngừa phản xạ tín hiệu và nhiễu.

3. Lắp đặt và ứng dụng phần cứng

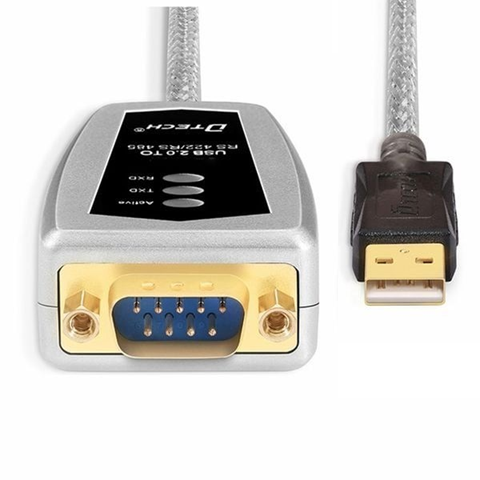

Trước khi lắp đặt bộ chuyển đổi giao diện USB sang RS485/422, hãy đọc kỹ hướng dẫn sử dụng sản phẩm và kết nối cáp giao tiếp được cung cấp kèm theo sản phẩm vào cổng USB. Sản phẩm này sử dụng USB/DB-9 và đầu nối đa năng là đầu vào/đầu ra.

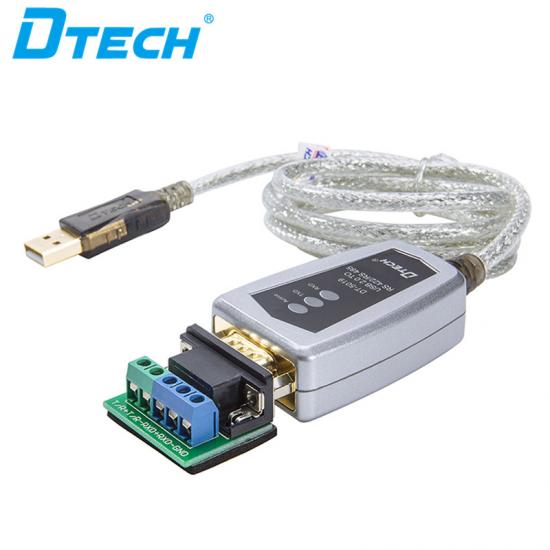

Giao diện tự động thực hiện chế độ giao tiếp RS422 hoặc RS485 mà không cần thiết lập jumper. Nó có thể được kết nối và tháo rời dễ dàng bằng cáp xoắn đôi hoặc cáp chống nhiễu. Bốn dây T/R+, T/R-, RXD+ và RXD- được kết nối cho giao tiếp điểm-điểm, điểm-đa điểm, song công toàn phần. Hai dây T/R+ và T/R- được kết nối cho giao tiếp điểm-điểm, điểm-đa điểm, bán song công.

Thông số hiệu suất

1. Tiêu chuẩn: Tuân thủ tiêu chuẩn USB 2.0, tương thích ngược, tuân thủ tiêu chuẩn RS422, RS485; 2. Tín hiệu USB: VCC, DATA+, DATA-, GND; 3. Tín hiệu RS422: T/R+, T/R-, RXD+, RXD-, GND; 4. Tín hiệu RS485: T/R+, T/R-, GND; Chế độ hoạt động: Hoạt động không đồng bộ, điểm-điểm hoặc đa điểm, song công toàn phần 4 dòng, bán song công 2 dòng; Điều khiển hướng: Sử dụng công nghệ điều khiển tự động luồng dữ liệu, tự động phân biệt và điều khiển hướng truyền dữ liệu; Tốc độ Baud: 460800bps. Tự động phát hiện tốc độ tín hiệu nối tiếp: g. Khả năng chịu tải: Hỗ trợ điểm-đa điểm, mỗi bộ chuyển đổi có thể kết nối với 32 thiết bị giao diện RS422 hoặc RS485; Khoảng cách truyền: Đầu RS422/485 1200 mét, cáp USB không quá 5 mét; 10. Bảo vệ giao diện: Bảo vệ chống xung điện 600W, bảo vệ tĩnh điện +15KV; 11. Hình thức giao diện: Đầu nối USB loại A đực, kết nối đầu nối DB9 đực; 12. Chỉ báo tín hiệu: Đèn đỏ báo nguồn, đèn xanh báo gửi tín hiệu, đèn vàng báo nhận tín hiệu;

13. Môi trường truyền dẫn: Dây xoắn đôi hoặc dây bọc chống nhiễu;

14. Tốc độ truyền dẫn: 300-460-800bps;

15. Môi trường sử dụng: -25°C đến 70°C, độ ẩm tương đối từ 5% đến 95%; 16. Hỗ trợ Windows 98/ME/2000/XP/Vista/7, Linux, MACWince.
